Projektování procesů
Projekční řešení pro vytváření vývojových a P&I diagramů

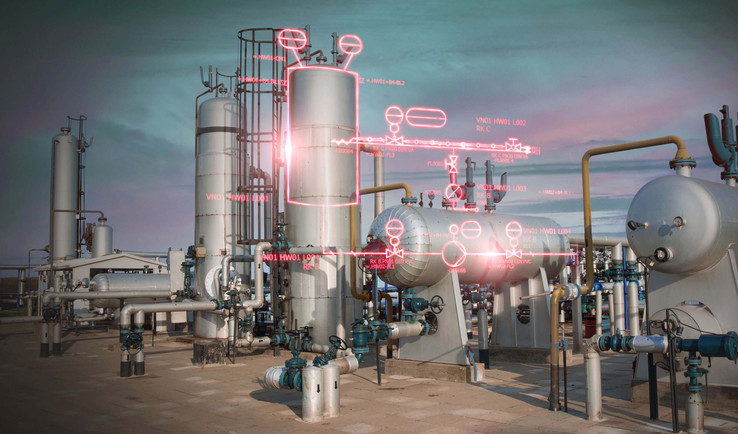

Projektování procesů se zabývá výrobou a přeměnou širokého spektra materiálů, jak pevných látek, tak kapalin, a dokonce i plynů. Oblasti použití se mohou velmi lišit, mezi příklady patří zpracování zrna, výroba papíru, získávání kovů z rud a mnoho dalšího. Bez ohledu na to, jaké materiály se vyrábí či zpracovávají – EPLAN podporuje vaši projekční činnost vytvářením vývojových diagramů procesů (PFD), diagramů potrubí a přístrojového vybavení (P&ID) a optimalizací a integrací vašich inženýrských procesů.

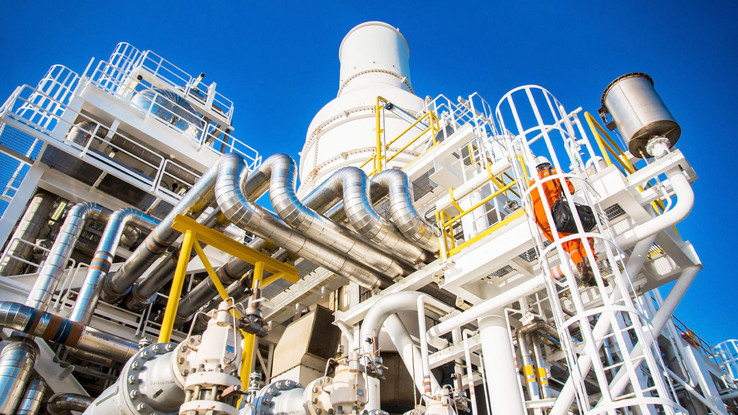

Úkoly a výzvy projektování procesů
Důležitým inženýrským úkolem, zejména v projektování procesů, je vytváření vývojových diagramů, které slouží k návrhu a dokumentaci různých procesních kroků. Často musíte obsáhnout stovky součástí, jako jsou kontejnery, aktuátory, včetně čerpadel, ventilátorů a topných prvků a ventilů pro stroj. Jejich propojení potrubím musí být zdokumentováno ve vývojovém diagramu. Tvorba P&I diagramů je důležitá pro následné procesy, jako je návrh a mapování senzorových systémů a přístrojových a řídicích systémů pro stroje a zařízení, přičemž je třeba vytvořit četné měřicí body a zaznamenávat naměřené hodnoty a signály. Data z projektování procesů jsou centrálním zdrojem informací pro projektování strojů a zařízení. Musí jít hladce převádět do plánování fluidních systémů a elektrotechniky. A co je ještě důležitější – tyto kroky na základě integrovaných technických dat automatizovat.
Úkoly a výzvy projektování procesů
Důležitým inženýrským úkolem, zejména v projektování procesů, je vytváření vývojových diagramů, které slouží k návrhu a dokumentaci různých procesních kroků. Často musíte obsáhnout stovky součástí, jako jsou kontejnery, aktuátory, včetně čerpadel, ventilátorů a topných prvků a ventilů pro stroj. Jejich propojení potrubím musí být zdokumentováno ve vývojovém diagramu. Tvorba P&I diagramů je důležitá pro následné procesy, jako je návrh a mapování senzorových systémů a přístrojových a řídicích systémů pro stroje a zařízení, přičemž je třeba vytvořit četné měřicí body a zaznamenávat naměřené hodnoty a signály. Data z projektování procesů jsou centrálním zdrojem informací pro projektování strojů a zařízení. Musí jít hladce převádět do plánování fluidních systémů a elektrotechniky. A co je ještě důležitější – tyto kroky na základě integrovaných technických dat automatizovat.
Nutné základy pro efektivní inženýrské procesy
To, co platí pro všechny inženýrské disciplíny, se týká i projektování procesů: dodržování norem a standardů a vysoce kvalitní přístrojová data tvoří základ projektování. Jeho vybudováním zároveň získáte nezbytnou základnu pro efektivní procesy a pracovní toky.

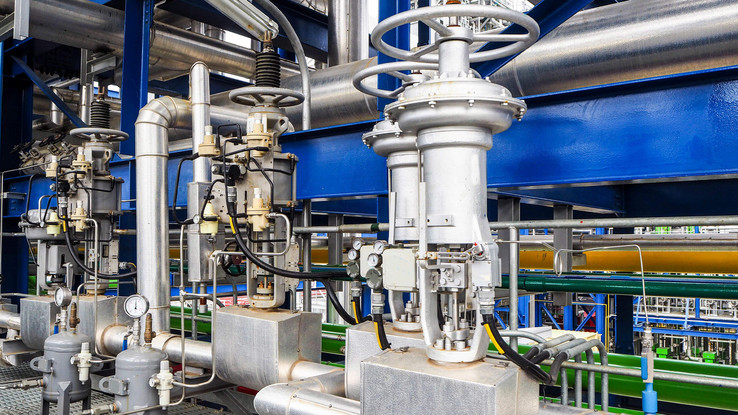

Důležité standardy pro projektování procesů
Normy ISO 10628 a ISA 5.x regulují tvorbu schémat v projektování procesů. Strukturu systému lze také provést podle normy IEC 81346, čímž umožníte mezioborové projektování. A nakonec IEC 61355, upravující označování dokumentace pro větší přehlednost.

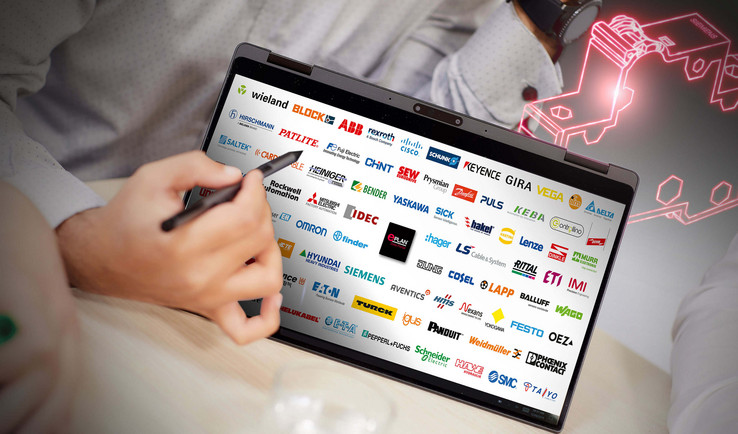

Vysoce kvalitní přístrojová data pro vaše projekty
Prostřednictvím služby EPLAN Data Portal získáte přístup k vysoce kvalitním datům zařízení a komponent od neustále se rozšiřujícího souboru výrobců. Tímto způsobem získáte všechna potřebná přístrojová data pro projektování procesů z jednoho zdroje a můžete je snadno použít pomocí myši (drag&drop).
Zaměření na mezioborové projektování
Data z projektování procesů jsou hlavním zdrojem informací pro projektování strojů a výrobních systémů a musí být bez problémů přenesena do návrhů fluidních systémů a elektrotechniky. Proto je o to důležitější optimalizovat vaše procesy na základě integrovaných technických dat. Řešení EPLAN vám s tím pomohou.

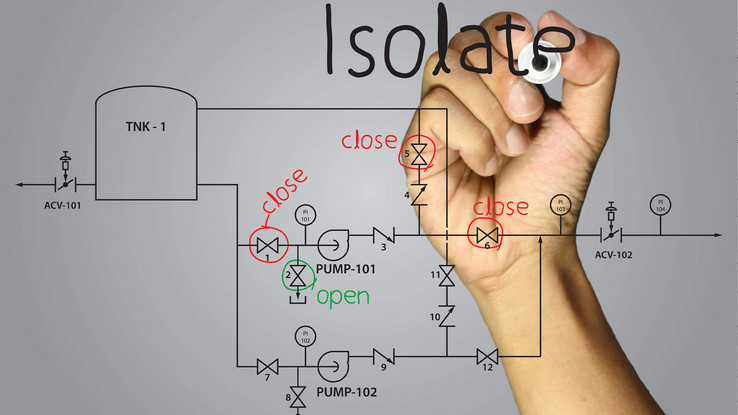

Tvorba vývojových a P&I diagramů
Při optimální tvorbě P&I diagramů lze symboly, obvody a potrubí snadno nastavit, používat a křížové odkazy snadno spravovat. K číslování součástí a potrubí dochází automaticky a je možné vytvořit P&ID automaticky. S programem EPLAN Preplanning máte takové řešení po ruce – jak pro vytvoření vývojového diagramu v prvním kroku, tak pro detailní návrhy P&ID diagramů později. Platforma EPLAN dále představuje integrovanou základnu pro vaše projektování, která vám umožní bezproblémový přenos dat do navazujících disciplín, jako je plánování fluidních systémů a elektroprojekce.
Předběžné plánování propojení
Program EPLAN Preplanning umožňuje definovat propojení objektů v návrhu potrubí a kabeláže už ve fázi předběžného plánování. Kromě toho můžete navrhnout propojení s připojenými zařízeními, zdroji a cíli zařízení a určit umístění stránky v dokumentaci.
Rádi vám pomůžeme!
Chcete se dozvědět více o našich řešeních nebo vás zaujaly o naše služby? Kontaktujte nás – jsme tu pro vás!
