EI&C projektování

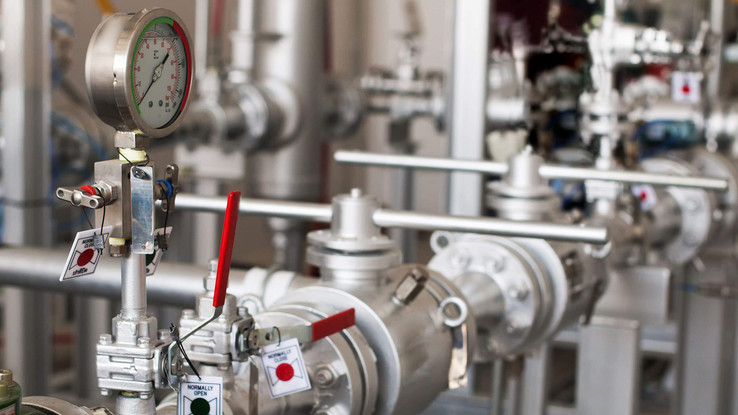

Účelem měřicích technologií je získat informace o skutečných objektech, které musí být měřeny, například o měřeném procesu či měřicí sekci. Měřicí technika se zabývá zařízeními a metodikami pro měření elektrických a neelektrických hodnot, které mohou zahrnovat elektrický proud či napětí, průtok, hmotnost, sílu, tlak, hodnotu pH, teplotu a čas.

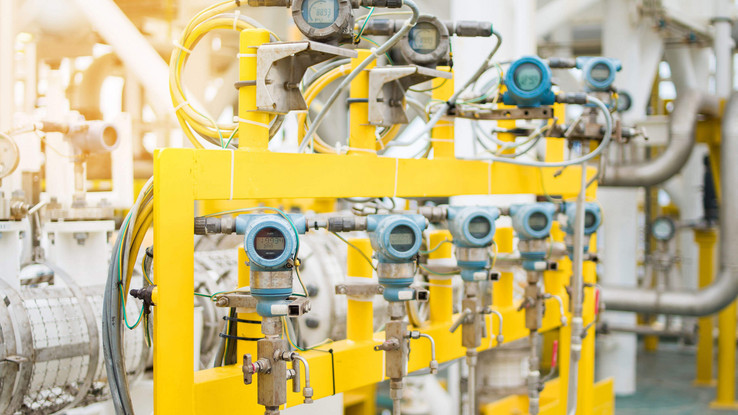

Při projektování řídicích zařízení jsou určité procesy implementovány v řídicím objektu, například v řízeném procesu nebo řídicí sekci. Dominantní technologie binárního řízení je založena na binárních měřicích signálech, které lze v případě potřeby generovat pomocí prahového spínače. V praxi jsou nejčastěji používanými řídicími zařízeními decentralizované řídicí systémy (DCS) nebo programovatelné logické regulátory (PLC). Řídicí technologii můžeme také považovat za dílčí obor automatizační technologie a projektování procesů.

Řídicí objekty, jako jsou řízené procesy a řízené systémy, zajišťují stabilní procesy a strukturovaný procesní management v této oblasti. Měly by být do značné míry nezávislé na poruchových proměnných.

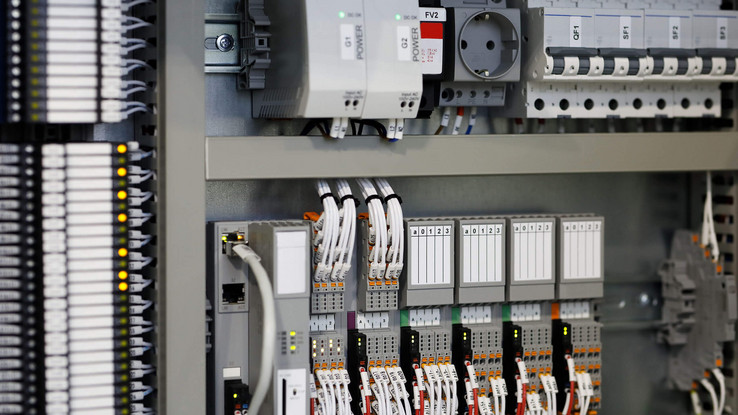

Komponenty a připojení, které je třeba navrhnout, se liší v závislosti na technologické oblasti EI&C. Příklady zahrnují připojení ve všech terénních zařízeních, jako jsou senzory a aktuátory, až k decentralizovaným řídicím systémům (DCS) a programovatelným logickým ovladačům. Musíte naprojektovat také rozvodné skříně, skříně seřaďovacích regálů a rozvaděče DCS pro řízení a regulaci ovládacích prvků. To platí též pro spínací systémy pro napájení a ovládání čerpadel, ventilátorů a topných těles. Je třeba naplánovat zapojení měřících signálů na svorkovnice v rozřazovacím rozvaděči a navrhnout napájení měřicího zařízení. Dále určit délky vodičů a naprogramovat DCS. V neposlední řadě navrhnout systémy pro dohled, řízení a sběr dat (tzv. SCADA). A dalším důležitým projekčním úkolem je tvorba schémat smyček pro dokumentaci požadovaného procesního systému.

Pro tvorbu schémat jsou důležité normy ISO 10628 a ISA 5.x. Strukturu systému můžete provádět i podle normy IEC 81346, mimo jiné pro umožnění interdisciplinárního projektování. A nakonec norma IEC 61355, regulující označování dokumentace pro větší přehlednost. Kromě toho vám koncept PCT smyčky umožňuje řídit vaše návrhy systémů podle doporučení NAMUR, jako je například NA 50. Strukturu PCT systému lze navrhnout v navigátoru EPLAN Preplanning, kde můžete vytvářet, upravovat a spravovat strukturální segmenty, PCT smyčky, funkce PCT smyčky, kontejnery a objekty obecného plánování. Existují také další důležité standardy, které se používají v kontextu projektování procesů.

Pomocí portálu EPLAN Data Portal získáte přístup k množství vysoce kvalitních dat zařízení a komponent od neustále rostoucí skupiny výrobců.

Program EPLAN Preplanning vám umožní zachytit vaše data měřících smyček v integrovaném prostředí platformy EPLAN. Tento software vám umožňuje definovat, které segmenty budou vzájemně propojeny, tedy propojení přístrojových objektů pomocí kabelů, už ve fázi předběžného plánování. Tímto způsobem lze také navrhnout propojení mezi zařízeními a zdroji a cíli zařízení.

Externí data lze také importovat do programu EPLAN Preplanning pro iterační přístup. Metodou drag&drop můžete vytvářet již částečně automatizovaná fluidní schémata pomocí programu EPLAN Fluid a EPLAN Electric P8. Data generovaná v EPLAN Preplanning můžete samozřejmě také využít v elektroprojekci a návrzích fluidních systémů bez jakýchkoli kolizí.

Řešení EPLAN Engineering Configuration (EEC) vám umožňují automatické generování schémat měřících smyček v EPLAN Fluid a EPLAN Electric P8. Funguje to dokonce s využitím externích tabulek Excelu, které například obdržíte od svých klientů. Tato data lze navíc importovat a použít pro generování schémat a fluidních plánů.

Všechna data doplňovaná v průběhu celého procesu projektování můžete také použít k vytvoření digitálního dvojčete vašich plánovaných řídicích systémů a rozvaděčů v EPLAN Pro Panel. To poskytuje cennou dokumentaci a informace pro výrobu, stejně jako pro údržbu a servis.
