Elektrotechnika
Klíčová oblast EPLAN
Elektrotechnické plánování je složitá oblast. Zejména proto, že často několik lidí v různých oborech pracuje na stejném projektu. Elektrotechnická data musí být použitelná i pro jiná oddělení, jako je např. zpracování objednávek nebo výroba. Současně je elektroprojekce vždy pod časovým tlakem, musíte dodávat včas a sledovat vzniklé náklady. EPLAN vám nabízí integrované softwarové řešení z jednoho zdroje pro efektivní elektrotechnické plánování napříč procesy.
Široký záběr: úkoly a výzvy v elektroprojekci
Elektroprojektanti čelí řadě úkolů a výzev, které musí každý den zvládnout. Řešení EPLAN jsou vždy připravena vám pomoci.
Výzvy v elektrotechnickém projektování

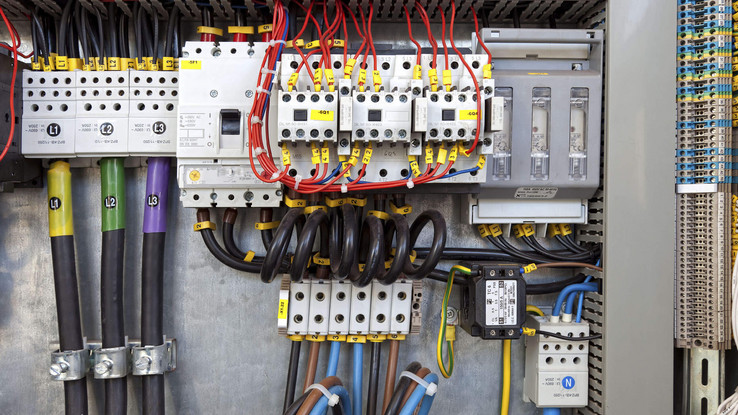

Stovky až tisíce součástek musíte popsat a navrhnout, očíslovat a propojit navzájem pomocí kabelů a vodičů. Kabely a vodiče je nutné, pro změnu, rozvrhnout s průřezy a délkami a přiřadit jim barvy a identifikační značky. Schémata tak jsou dokumentována na tisících stránkách. Chcete-li sledovat vše, musíte navigaci v diagramech zajistit vytvořením křížových odkazů. K podpoře výroby rozvaděčů lze použít digitální prototyp. A konečně, funkčnost systému musí odpovídat specifikacím a být přenositelná.
Úkoly v elektrotechnickém projektování

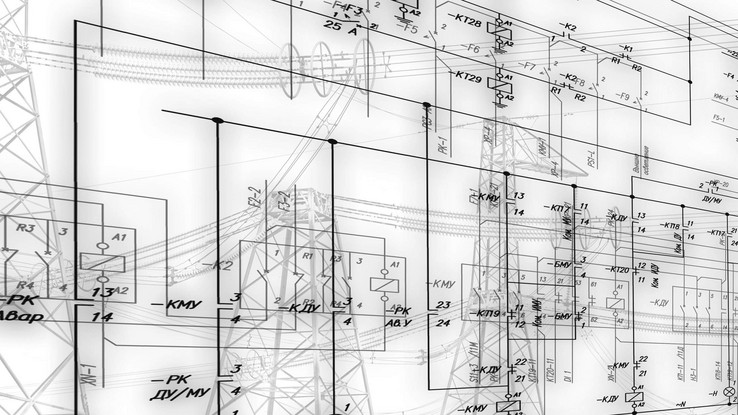

Elektroprojekce zahrnuje širokou škálu technických úkolů. Spadá sem návrh napájecích zdrojů pro aktuátory, senzory a řídicí technologii, stejně jako vývoj řídicích systémů pro stroje a zařízení. Kromě toho musíte vyvinout ochranné systémy proti přepětí a přetížení a zajistit uzemnění systémů. Další důležitou oblastí je tvorba různých dokumentací, zejména schémat zapojení různých elektrických součástí. Vytvoření výrobní dokumentace pro stavbu rozvaděčů, které obsáhne všechny komponenty, je dalším každodenním úkolem. To vše dohromady pomáhá uživatelům zařízení, od jeho zprovoznění a spuštění po servis a údržbu.
Vneste pořádek do svého projektování
Pořádek musí být, dokonce i v projektování. S řešením EPLAN vaše projekty vyhoví mezinárodním normám, standardům a směrnicím.
Normy v elektrotechnickém plánování

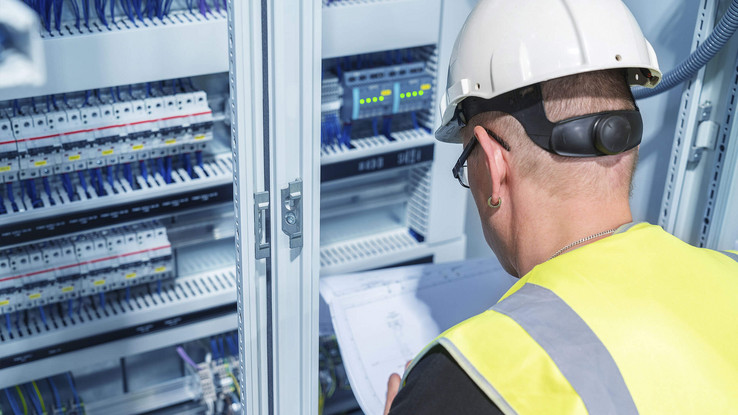

Elektroprojekce se musí zaměřit na různé normy, které se mohou lišit v závislosti na místě konečného dodání. Například norma IEC 81346 platí celosvětově pro strukturování a označování zařízení. Podle ní musí být možné identifikovat všechny komponenty v celé elektrotechnické dokumentaci. Podporuje strukturování produktů, čímž pomáhá zvýšit efektivitu projektování. Norma IEC 61355 upravuje označování dokumentace. Další normy specifické pro jednotlivé země, vztahující se na elektrotechnickou dokumentaci, jsou GOST pro Rusko, GB pro Čínu a NFPA v USA.
Přístrojová data v elektrotechnickém plánování
Integrace přístrojových dat do elektrotechnických plánů zahrnuje mnoho otázek: Jaká připojení zařízení mají a jak budou připojena? Jaké technické parametry, rozměry a tepelné hodnoty mají součásti a kolik váží? Které normy jsou podporovány a jak obdrží objednávkový systém všechny potřebné informace? Díky řešení EPLAN jsou odpovědi jednoduché a jasné: prostřednictvím databáze EPLAN Data Portal máte přístup k velkému množství vysoce kvalitních dat zařízení a komponent od neustále rostoucí skupiny výrobců.
AutomationML (Automation Markup Language)

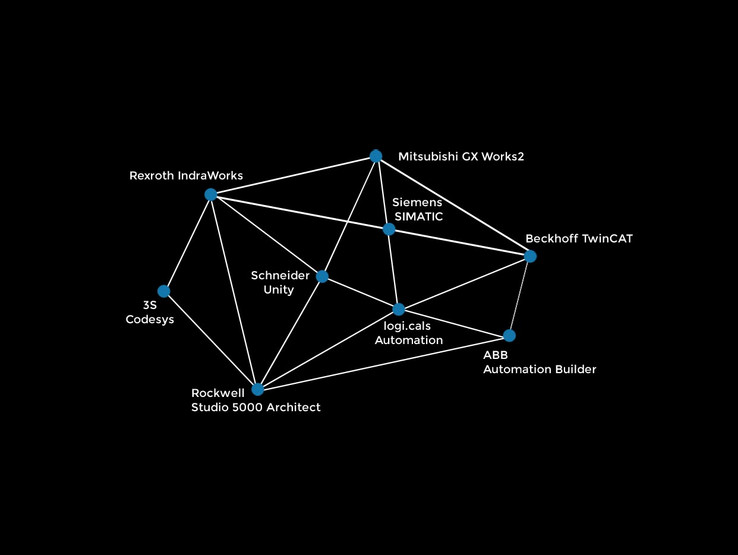

Mezinárodní datový standard AutomationML zajišťuje konzistenci dat v široké škále softwarových prostředí. Umožňuje například bezproblémovou výměnu PLC dat mezi ECAD softwarem a PLC programováním. Na základě neutrálního formátu XML můžete realizovat otevřenou obousměrnou výměnu dat.
EPLAN nabízí integrovaná řešení pro elektroprojekci
Vyvíjet špičkový software pro integrované projektování a procesy v elektrotechnice je jednou z našich klíčových dovedností. Využijte našich dlouholetých zkušeností a kvalitních řešení!
Tvorba schémat
Pro snadnou a integrovanou tvorbu schémat musí jít symboly, obvody a připojení snadno vyhledávat i použít. Křížové odkazy lze rychle spravovat, procházení schémat musí být intuitivní a číslování součástí a připojení automatizované. To vše můžete realizovat pomocí EPLAN Electric P8.
Automatizované projektování
V ideálním případě lze schémata vytvářet automaticky – prakticky kliknutím myši. Tím minimalizujete problémy s kopírováním a vkládáním a zvyšujete svou efektivitu.
Vytvářejte výrobní dokumentaci profesionálně
Výrobní dokumentace by měla být odvozena ze schémat a generována automaticky. Pomocí EPLAN Pro Panel vytvoříte digitální dvojče jako informační základnu pro všechny další kroky hodnotového řetězce. Společně s naší přidruženou společností Rittal nabízíme integrovaná řešení pro projektování řídicích panelů a systémů rozvaděčů.
Získejte vysoce kvalitní přístrojová data
Služba EPLAN Data Portal nabízí všechna nezbytná přístrojová data, základ pro vaše projektování.
Schematická dokumentace pro PLC programování
S řešením EPLAN můžete bez problémů znovu využít data ze svých schématických dokumentů pro PLC programování i pro systémy PLC a BUS.
Schematická dokumentace pro PLC programování
S řešením EPLAN můžete bez problémů znovu využít data ze svých schématických dokumentů pro PLC programování i pro systémy PLC a BUS.
Rádi vám pomůžeme!
Chcete se dozvědět více o našich řešeních nebo vás zaujaly o naše služby? Kontaktujte nás – jsme tu pro vás!
