Co nového přináší EPLAN Platforma 2024: snadnější použití

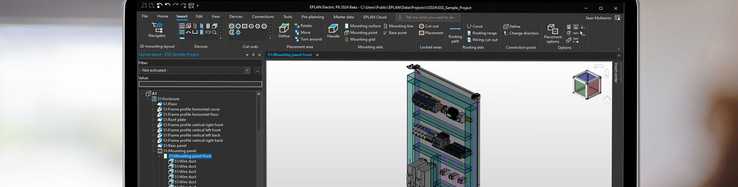

Nejnovější verze softwaru EPLAN klade důraz na další optimalizaci kvality uživatelského rozhraní. Oproti předchozím dvěma verzím přináší EPLAN Platforma 2024 zvýšený výkon 2D a 3D navrhování a zjednodušený způsob použití. Software nabízí nové funkce, které ještě více rozšiřují možnosti jeho používání. Přehled vybraných nových funkcí uvádíme dále.
Vlastnosti bloku:
Výpočetní funkce přímo ve vašem schématu:
Co jsou to vlastnosti bloku?
Vlastnosti bloku nejsou v softwaru EPLAN žádnou novinkou. Umožňují procházet vlastnosti vzájemně propojených objektů v projektu jako je například načtení vlastnosti strany do vloženého přístroje, zobrazení dat v PLC z připojeného čidla nebo kompilace vlastností dohromady pro tisk štítků.

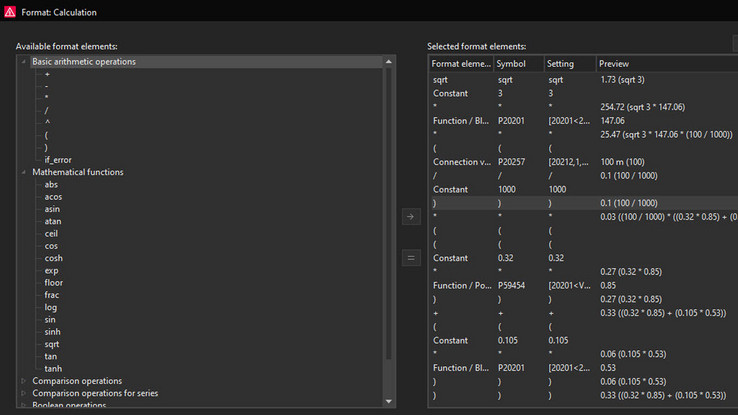

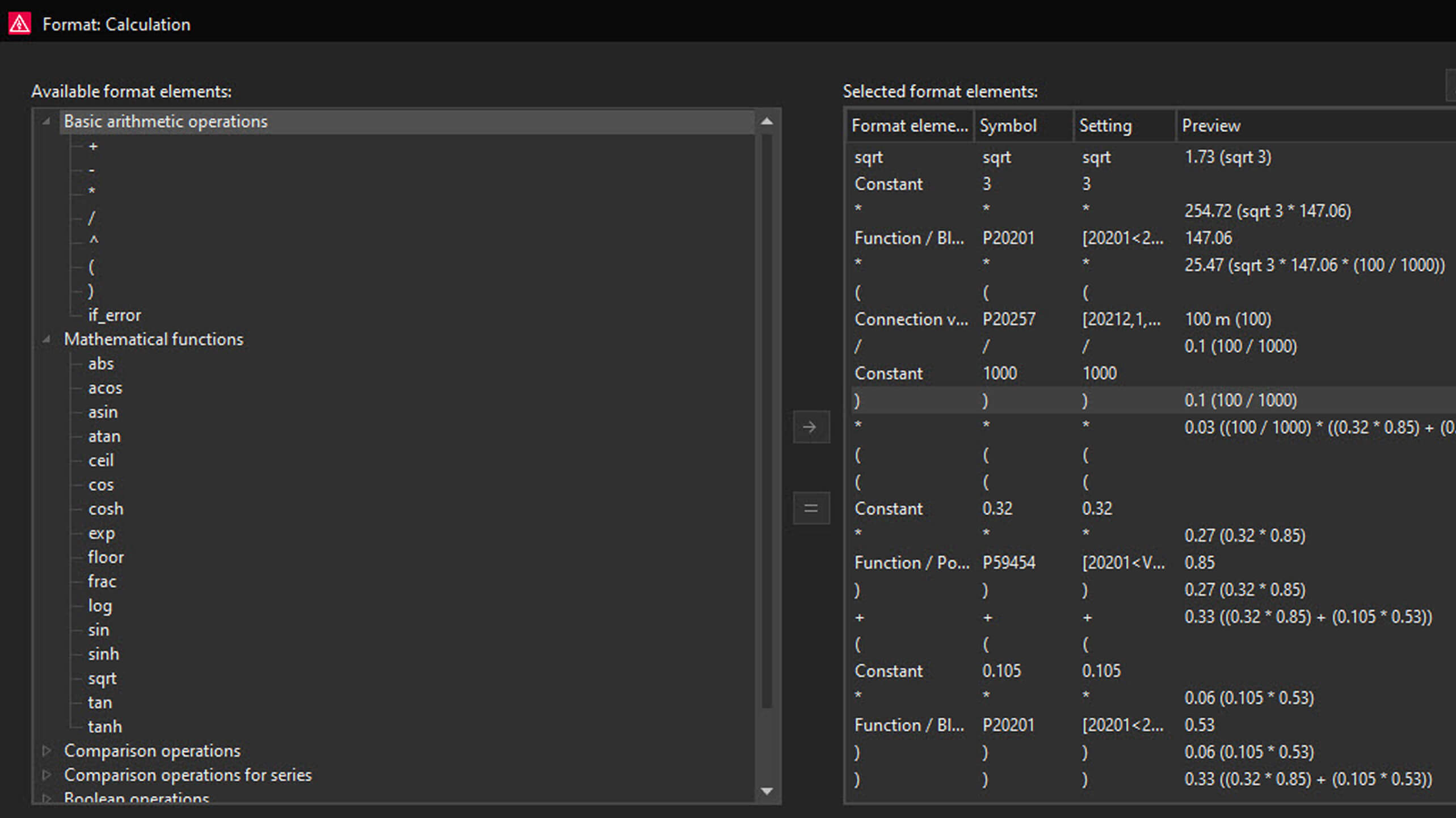

Novinka ve verzi EPLAN Platforma 2024: schopnosti výpočtů
EPLAN Platforma 2024 rozšiřuje funkcionalitu vlastností bloku. Přináší nové výpočetní funkce včetně základních aritmetických a matematických funkcí, a také statistických a srovnávacích operací. To uživatelům umožňuje přímo v softwaru EPLAN počítat nebo vzájemně porovnávat různé vlastnosti objektů ve schématech. Tato funkce usnadňuje uživateli činit na základě statistických srovnání důležitá rozhodnutí při vytváření schémat.
Praktické příklady výpočtu vlastností bloku:
- Na základě definovaného zatížení můžeme stanovit ochranná zařízení a velikosti kabelů
- Na základě průřezu vodičů a délek kabelů můžeme vypočíst jejich celkový odpor
- Podle délky kabelu můžeme vypočíst úbytek napětí

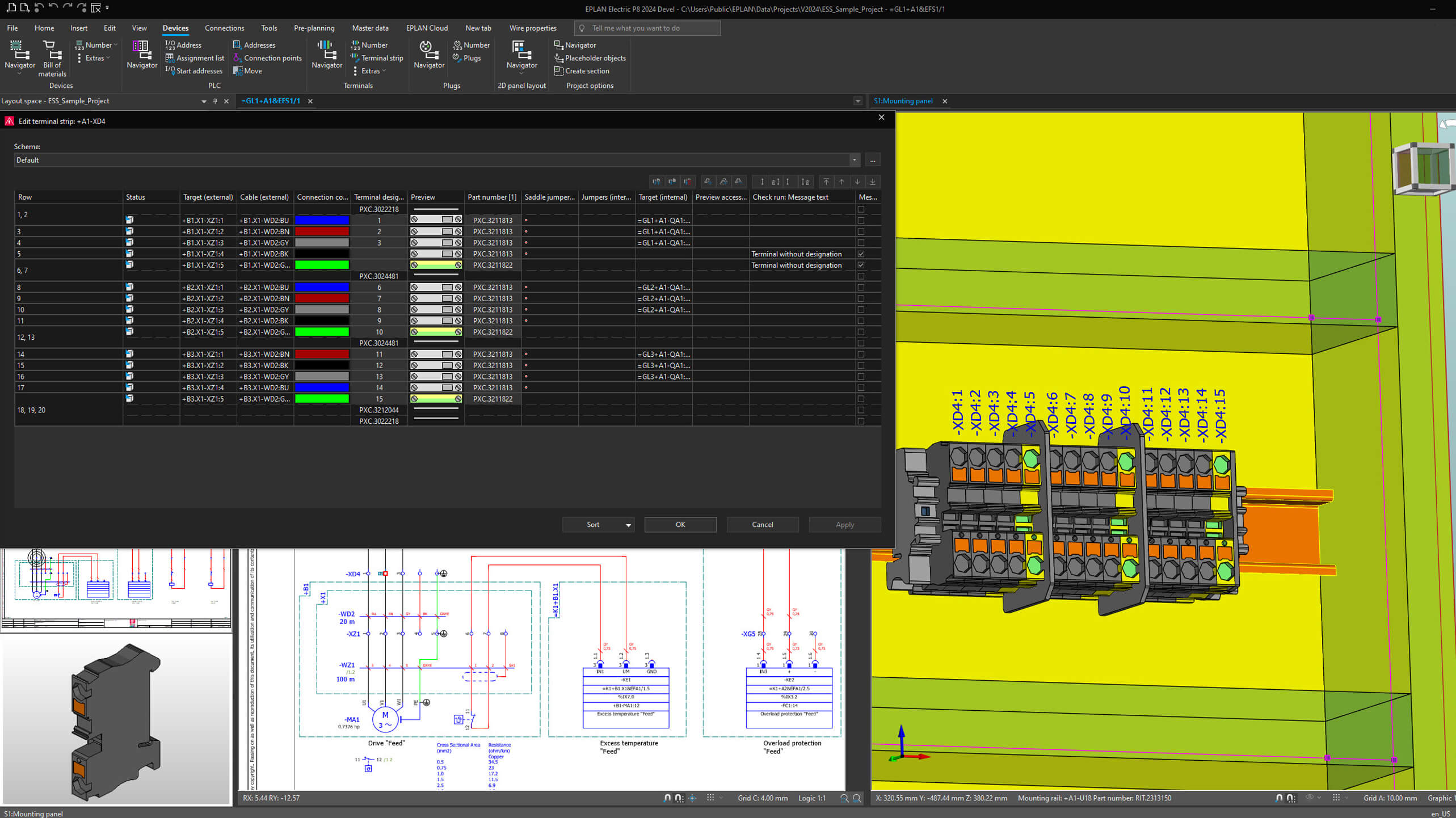

Optimalizovaný editor svorek:
Snadná správa svorek a svorkovnic
Optimalizovaný editor svorek ještě více usnadňuje správu svorek, svorkovnic a jejich příslušenství ve verzi EPLAN Platforma 2024. Jednotlivé díly a zařízení lze rychle vybrat a přidat do svorkovnic.
Kromě toho lze pro svorkovnice snadno spustit kontrolu přímo z editoru. Připojení svorek lze pak ověřit přímo ve schématech.
Kabeláž stroje:
Navrhování kabeláže se softwarem EPLAN
Jaké operace s kabeláží strojů lze v softwaru EPLAN provádět?
U kabeláže stroje můžeme identifikovat všechny požadavky na kabeláž. A můžeme navrhnout kabeláž potřebnou pro přivedení signálů ze senzorů a akčních členů zpět do přidružené ovládací skříně.

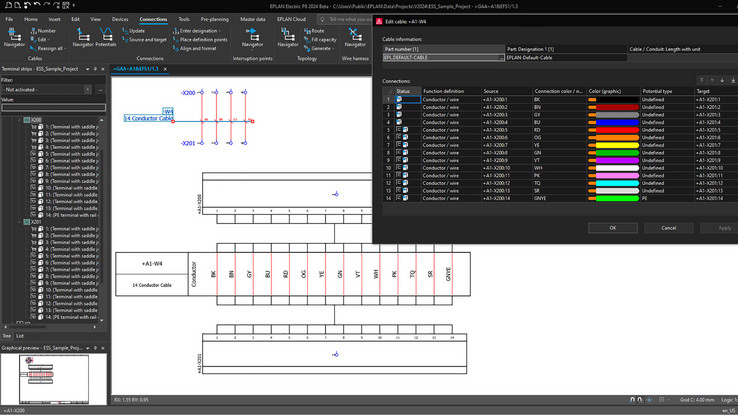

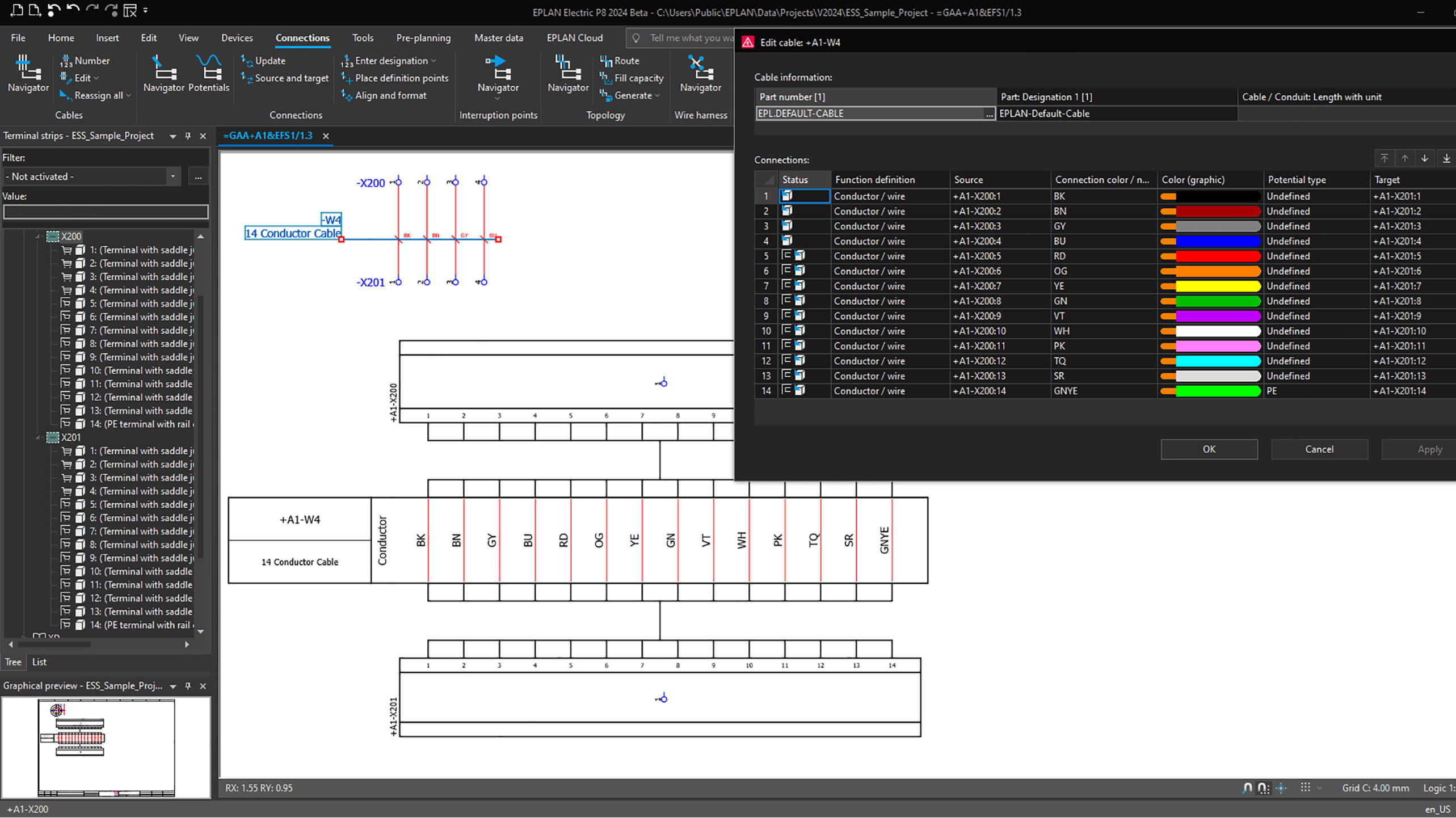

Novinka ve verzi EPLAN Platforma 2024: automatické připojení náhradních vodičů
Nyní lze automaticky připojit všechny volné vodiče k rezervním svorkám, které EPLAN automaticky vygeneruje a zapojí na volné žíly - Tím máme jistotu, že všechny vodiče použitých kabelů jsou správně zapojeny.
Projektování rozváděčů ve 3D:
Navigační kostka, automatické odstraňování mezer mezi komponenty

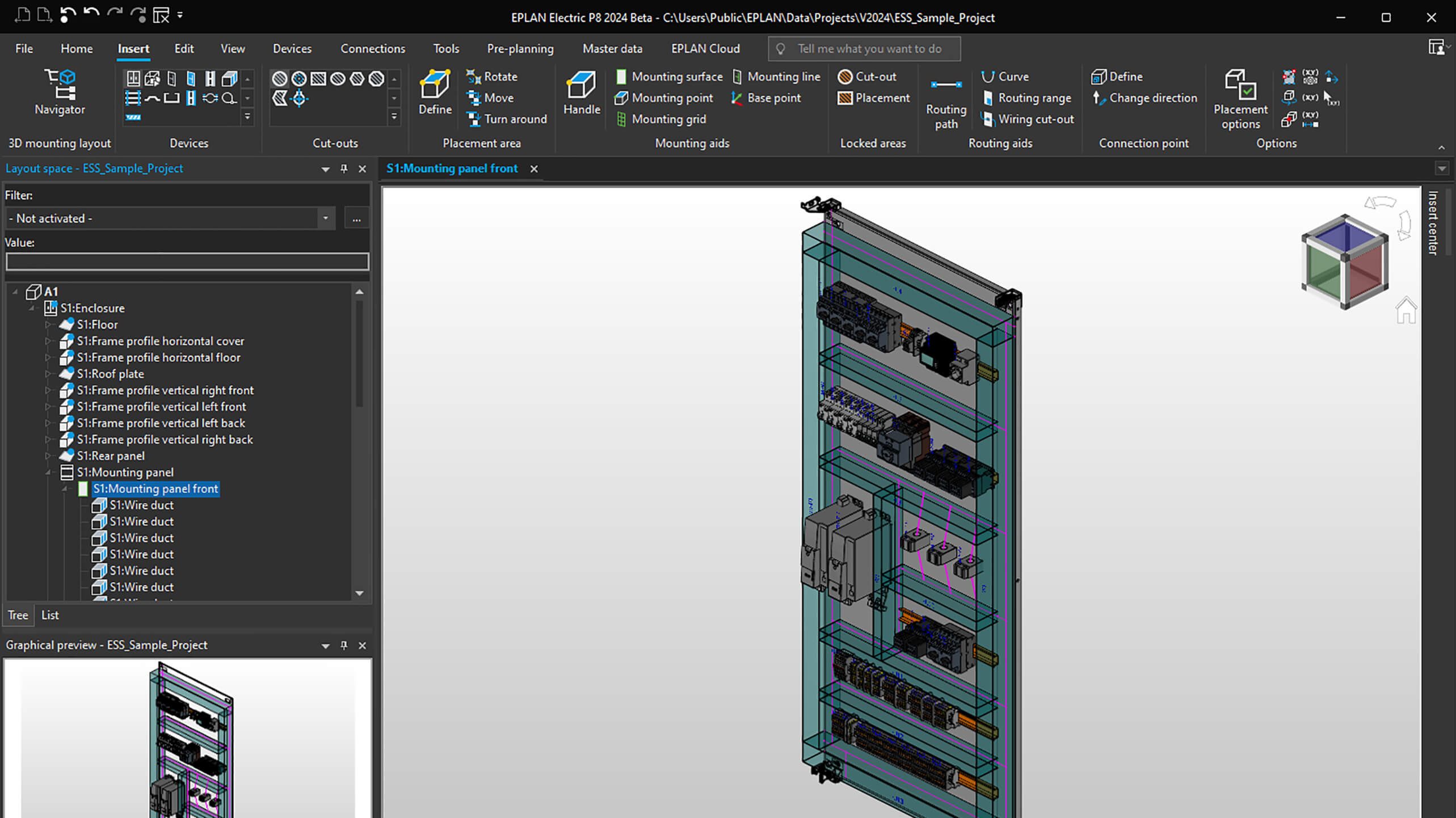

Nová Navigation Cub (navigační kostka) v softwaru EPLAN Pro Panel zajišťuje při návrhu layoutu ovládací skříně snadný přístup k 3D pohledům a povrchům.
Při umísťování komponentů na DIN lištu může nyní software v případě potřeby automaticky eliminovat mezery.
