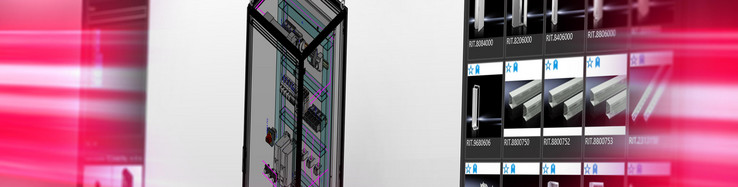

Návrhy rozváděčů ve 3D:
Jak digitální dvojče zjednodušuje návrhy a výrobu rozváděčových skříní
Digitální dvojče: Přemýšlíte o 3D modelu jako o praktické orientaci pro konstrukci panelů? Nebo spíše jako o vizi budoucnosti pro digitální transformaci? Díky standardizované tvorbě schémat jako základu jsou návrhy rozváděčů ve 3D snadno dosažitelné i pro vaši společnost. Vydejte se se softwarem EPLAN blíže k výrobní hale. Vaši kolegové ve výrobě vám poděkují stejně jako vaši klienti!
Kam směřuje vaše výroba rozváděčů?
Vydejme se na tuto cestu společně!
Odlišné světy? Elektrotechnické projektování v kanceláři a výroba rozváděčů v továrně
Sledujete jako inženýr, jak vaši kolegové v tovární hale realizují vaše návrhy? Dvourozměrná schémata lze samozřejmě použít k osazení a zapojení rozváděčů. Některé potřebné informace však stále chybí: Kde přesně mají být na montážní desce umístěny komponenty a otvory? A ovládací prvky na dveřích? Kde mají být instalovány kabelové kanály, DIN lišty a svorkovnice? Pokud neexistují přesné specifikace, nelze se vyhnout různým dotazům výrobního týmu a zákazníka. Akutní nedostatek kvalifikovaných pracovníků má také negativní vliv na harmonogram výroby a dodávek. Dá se s tím v oblasti elektrotechnického projektování něco dělat?
2D schémata vs. 3D návrhy: porovnání výroby rozváděčů
Určitě ano! Na základě údajů ze schémat vytvořených v softwaru EPLAN můžete nejprve sestavit důležité informace pro nákup materiálu. Zadruhé jsou projektová data z EPLAN dokonalým základem pro vytvoření realistického digitálního dvojčete plánovaného rozváděče. Správný 3D software usnadňuje práci elektrotechnikům při navrhování rozváděče a technikům při jeho výrobě.
Výroba rozváděčů pomocí 2D schémat
- Kde přesně jsou komponenty v rozváděči umístěny? Všechno zapadá?
- Žádné informace o tom, kde by měly být umístěny kabelové kanály nebo výřezy?
- Montáž a zapojení mohou provádět pouze zkušení pracovníci
- Každá hotová rozváděčová skříň vypadá jinak, přestože se vyrábí sériově
⇒ Virtuální prototyp pro rychlou výrobu rozváděčů a hladký průběh schvalovacích procesů
Výroba rozváděčů s 3D modelem
- Všechny komponenty jsou již umístěny na montážní desce a realisticky zobrazeny
- Celá konstrukce rozváděče je přehledně popsána
- Srozumitelné vizualizace pro koordinaci a schvalování projektů
- Pomocné nástroje pro výrobu mohou vést i méně zkušené pracovníky při montáži a zapojování
⇒ Virtuální prototyp pro rychlou výrobu rozváděčů a hladký průběh schvalovacích procesů

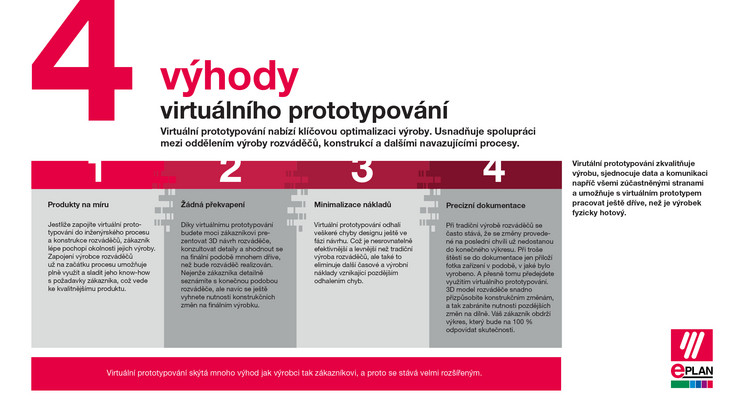

Čtyři výhody virtuálního prototypování pro výrobu rozváděčů
Virtuální prototypování může společnostem poskytnout rozhodující výhody a zajistit lepší spolupráci mezi inženýrstvím, konstrukcí rozváděčů a dalšími navazujícími procesy. Zde uvádíme čtyři důležité výhody používání virtuálních prototypů pro vaše procesy v oblasti konstrukce a výroby rozváděčů. Stáhněte si je nyní zdarma!
3D návrh rozváděče a jeho zapojení pro méně chyb a jednotný vzhled

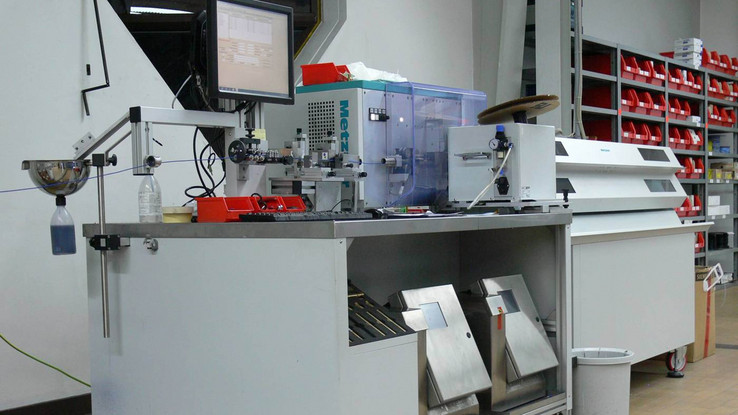

Společnost Ingela představila EPLAN Pro Panel pro 3D návrh rozváděčů a zejména pro routování zapojení. Společnost je v oboru považována za odborníka na zpracování a potisk vodičů, takže tímto krokem rozšířila jednu ze svých klíčových kompetencí.
Výhody EPLAN Pro Panel se projevily velmi rychle: „Chybovost se okamžitě snížila na nulu, každá délka vodiče perfektně sedí a rozváděč také mnohem lépe vypadá,“ říká Ingo Straub, jednatel společnosti Ingela GmbH.
3D návrh rozváděče a jeho zapojení pro méně chyb a jednotný vzhled
Společnost Ingela představila EPLAN Pro Panel pro 3D návrh rozváděčů a zejména pro routování zapojení. Společnost je v oboru považována za odborníka na zpracování a potisk vodičů, takže tímto krokem rozšířila jednu ze svých klíčových kompetencí.
Výhody EPLAN Pro Panel se projevily velmi rychle: „Chybovost se okamžitě snížila na nulu, každá délka vodiče perfektně sedí a rozváděč také mnohem lépe vypadá,“ říká Ingo Straub, jednatel společnosti Ingela GmbH.
Použití softwaru EPLAN k vytvoření digitálního dvojčete pro konstrukci vašich rozváděčů
Po vytvoření schémat zbývá ještě spousta práce. Společnost EPLAN vám poskytne software pro 3D návrhy ovládacích a rozvodných systémů. Software EPLAN se používá také ve výrobě, kde zjednodušuje výrobu rozváděčů na základě digitálního dvojčete.
Software pro navrhování rozváděčů ve 3D
Pomocí softwaru EPLAN Pro Panel můžete plánovat integrované montážní plány rozváděčů a rozváděčovových skříní, a to vše ve 3D. Díky tomu můžete výrobě poskytnout spoustu užitečných údajů, jako jsou například délky kabelů, označení komponent a umístění otvorů.
Noste si svá schémata a 3D rozváděče všude s sebou
Pomocí aplikace EPLAN eVIEW si můžete kdekoli prostřednictvím webového prohlížeče prohlížet 3D modely i propojená schémata, komentovat je, sdílet a používat ke koordinaci s partnery projektu. Další zajímavost: S doplňkem EPLAN eVIEW AR si můžete pomocí chytrého telefonu nebo tabletu promítnout rozváděč, ať jste kdekoli – v dílně, závodě nebo třeba u stolu při jednání se zákazníkem.
Návody krok za krokem pro manuální montáž
3D model z EPLAN Pro Panel podporuje také softwarové systémy, které lze používat přímo v dílně. EPLAN Smart Mounting poskytuje technikům návod krok za krokem pro manuální montáž rozváděčů. To znamená, že i méně zkušení pracovníci mohou tyto pracovní kroky převzít bez zdlouhavého školení.
Virtuální návod pro manuální zapojení
I při zapojování ovládacích panelů je pro výrobní techniky velmi praktické mít k dispozici průvodce pracovními postupy krok za krokem, který vychází ze seznamu spojů a 3D modelu. Přesně to nabízí software EPLAN Smart Wiring, založený na webovém prohlížeči. Technici ani nemusejí umět číst schémata.
