Projekce
Digitalizace a tvorba prototypů zvyšují produktivitu
Rozváděč je digitálně plánován a navrhován v oddělení projekce. Softwarová řešení od společnosti EPLAN perfektně spolupracují a vytvářejí centrální databázi pro celý váš hodnototvorný proces: krok za krokem se vytváří digitální dvojče skutečného produktu jako konzistentní datový model. Vysoce kvalitní 3D data zobrazují skříň i vybavení virtuálního prototypu. Doplňují je informace o komponentech specifických pro daný projekt a zapojení. V rámci tohoto procesu máte všechna projekční data k dispozici v prostředí jednoho centrálního řešení, k němuž můžete přistupovat také v následných krocích procesu. Tímto způsobem lze automatizovat a implementovat sériovou, ale hlavně individualizovanou sériovou výrobu nákladově efektivním způsobem.
Technická specifikace
Výrobce rozvaděčů dostává zákaznická data a ověřuje je s ohledem na dostupnost údajů o výrobku, úplnost a vhodnost pro všechny následné procesy, např. v konstrukci a přípravě. V případě potřeby musí být data odpovídajícím způsobem upravena. Kromě toho jsou zjišťovány potřebné nestandardní varianty rozváděčů a s tím související další procesní kroky.
Vaše výhody

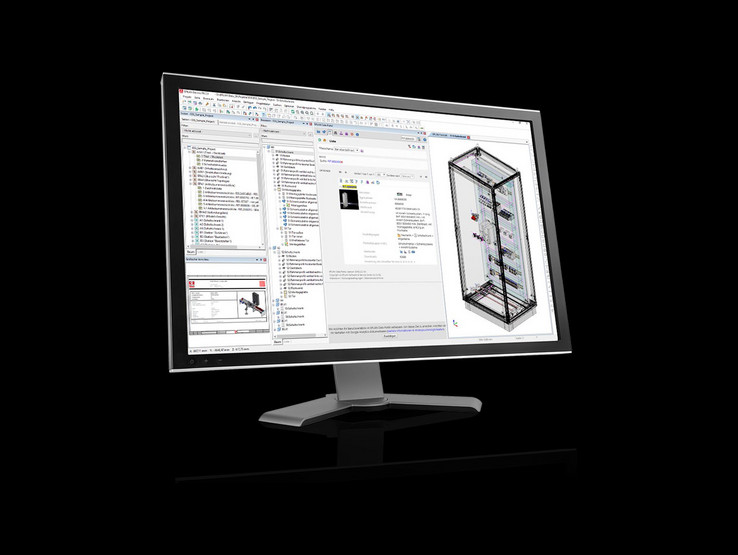

EPLAN Data Portal
- Vyhledávejte standardizovaná a mezinárodně použitelná data komponent rychle a snadno.
- Dosáhnete jasné časové úspory během plánování projektu ve srovnání s manuálními procesy.
- Výrazně zvýšíte kvalitu své dokumentace.
Vaše výhody

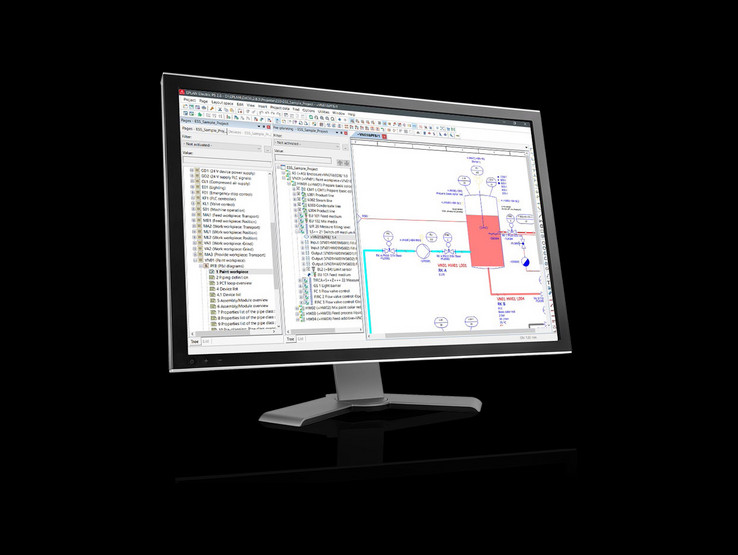

EPLAN Preplanning
- Udržujte všechna vaše data o systémech, strojích či budovách dobře strukturovaná a přehledná.
- Pro lepší názornost si předběžně naplánujte v grafické podobě základní informace, jako jsou údaje o signálech, potrubí a kabelech.
- Všichni relevantní zaměstnanci získají snadný přístup k technickým datům nasbíraným v raných fázích projektu – a tento přístup si zachovávají po celou dobu projektu i poté.
- Používání EPLAN Preplanning ve fázi nabídky a bezproblémový přenos dat do projekce výrazně zkrátí vaše časy potřebné na vývoj.
Vaše výhody
EPLAN Pro Panel
- Od generování schémat zapojení a rozvržení modelů až po integraci výroby – zpracujte všechny úkoly v rámci jedné platformy.
- Poskytnutím informací o objednávce a komplexní výrobní dokumentací dosáhnete automatizované výroby rozvaděčových skříní.
- Zkrátíte výrobní časy a náklady – při dosažení požadované úrovně kvality.
- Pracujte ziskově – od individuálního projektu v jednokusovém provedení až po velkoobjemovou výrobu.
Vaše výhody

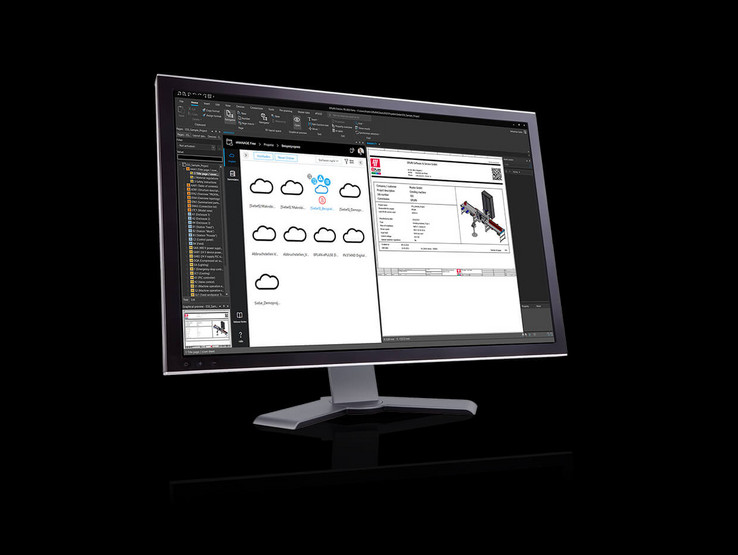

EPLAN eMANAGE
- Centrální přístup k projektovým souborům EPLAN, kmenovým datům a dalším souborům v hodnotovém řetězci pro všechny partnery projektu
- Zajištění toho, aby všichni pracovali se stejnou verzí vašich projektových dat, ať už zaměstnanci společnosti nebo externí projektoví partneři
- Zachování plné kontroly nad svým duševním vlastnictvím
- Využití synergických efektů mezi různými řešeními EPLAN jednoduchým předáváním vašich projektových dat do jiných aplikací, např. do EPLAN eVIEW
Koncept
Jsou definována vhodná řešení pro skříňové rozváděče, potřebné systémové příslušenství, rozvod proudu a zrovna tak pro vytápění nebo chlazení.
Vaše výhody

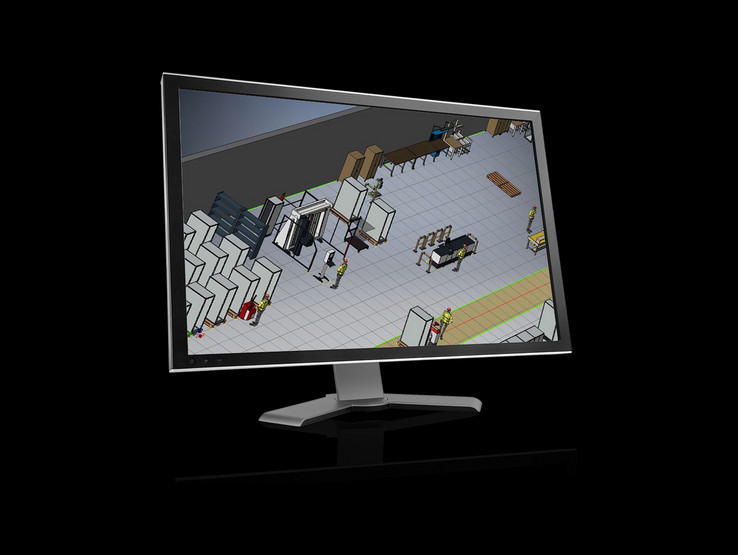

Poradenství v oblasti hodnotového řetězce
- Odborníci společnosti Rittal spolupracují se zákazníky a pomocí nástroje pro analýzu procesů identifikují příležitosti pro zvýšení efektivity v celém procesním řetězci.
- Poradenské služby poskytují praktická doporučení pro případné úspory.
Vaše výhody
RiPanel
- Jednoduchý výběr skříně a příslušenství s kontrolou vazeb.
- Výřezy a vrtané otvory jsou navrhovány a zobrazeny v reálném čase ve 3D.
- Výrazná úspora času – výrobní dokumentace a data jsou automaticky generovány na konci konfigurace: CAD soubor celé konfigurace, CNC soubor pro mechanické obrábění a data konfigurace pro přímý import do EPLAN Pro Panel.
- Po ukončení konfigurace můžete odeslat požadavek pro zaslání nabídky, případně přímo objednat online.
Vaše výhody

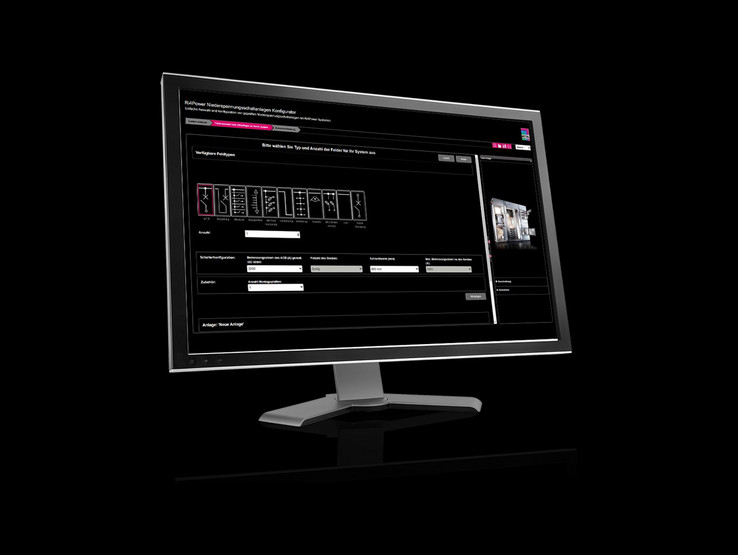

Power Engineering
- Náš modulární systém skříní přináší výhody od výrazného zjednodušení návrhu, objednávání až po montážní návod, kdy jednoduše vyberete příslušenství a graficky máte znázorněno, jak jej použít.
- Kusovník, technické podklady a dokumentace se generují automaticky.
- Technická podpora Rittal je dostupná na vyžádání.
Vaše výhody
EPLAN eMANAGE
- Centrální přístup k projektovým souborům EPLAN, kmenovým datům a dalším souborům v hodnotovém řetězci pro všechny partnery projektu
- Zajištění toho, aby všichni pracovali se stejnou verzí vašich projektových dat, ať už zaměstnanci společnosti nebo externí projektoví partneři
- Zachování plné kontroly nad svým duševním vlastnictvím
- Využití synergických efektů mezi různými řešeními EPLAN jednoduchým předáváním vašich projektových dat do jiných aplikací, např. do EPLAN eVIEW
Detailní projekt
Schematické návrhy se softwarem ECAD – celý hodnotový řetězec následně těží z konzistentních projekčních dat.
Vaše výhody
EPLAN Data Portal
- Vyhledávejte standardizovaná a mezinárodně použitelná data komponent rychle a snadno.
- Dosáhnete jasné časové úspory během plánování projektu ve srovnání s manuálními procesy.
- Výrazně zvýšíte kvalitu své dokumentace.
Vaše výhody

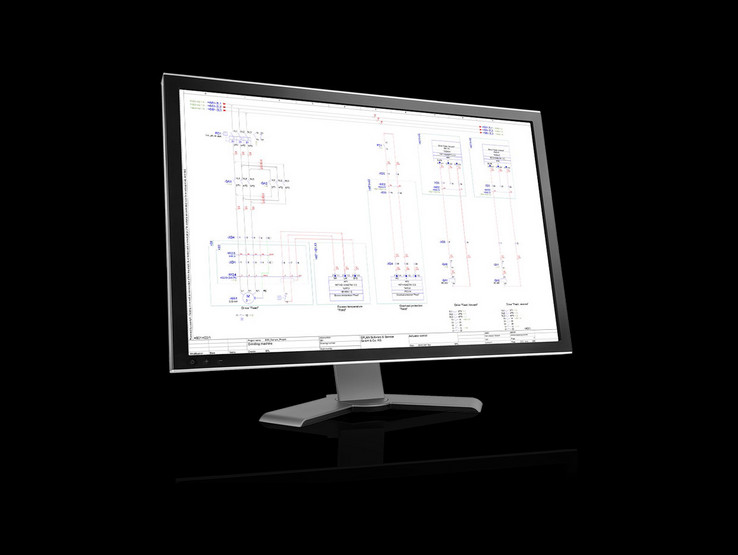

EPLAN Electric P8
- Vybírejte si mezi grafickým nebo na zařízení založeným přístupem k plánování projektů, čímž podpoříte různé pracovní procesy.
- Automatické propojení umožňuje logické připojení schématických symbolů bez nároku na čas.
- Přehledy jako plány svorkovnic, schémata zapojení nebo kusovníky se generují automaticky.
- Funkce pro zpracování hromadných dat typu „najít a nahradit“ a „upravit v aplikaci Excel“ urychlují proces návrhu a zvyšují kvalitu.
Vaše výhody
EPLAN Fluid
- Ušetřete čas zrychlením časově náročných kroků a minimalizací nutnosti konzultovat se specializovanými odděleními.
- Makro technologie vám umožňuje ukládat standardy a expertízy do systému, aby mohly být později znovu použity.
- Fluidní technologii lze plánovat v souladu s nejnovějšími normami ISO 1219 nebo IEC 81346 s mechatronickým přístupem.
Your Benefit
EPLAN eMANAGE
- Central access to your EPLAN project files, master data and further files along the value chain for all project partners
- Ensure that everyone is working with the same version of your project data, whether company employees or external project partners
- Retain full control over your intellectual property
- Exploit synergy effects between different EPLAN solutions by simply forwarding your project data to other applications, e.g. EPLAN eVIEW
Kontrola a vyhodnocení
Před tím, než je schéma k dispozici pro následné procesy, je zkontrolována shoda s normami, úplnost a správnost. Tímto způsobem se zamezuje vzniku případných chyb v následných procesech, např. v jednoznačném označení součástí nebo v úplném popisu spoje. Ideálně se toto provádí automaticky s podporou softwaru ECAD.
Vaše výhody
EPLAN Electric P8
- Vybírejte si mezi grafickým, logickým nebo na funkcích založeným přístupem k plánování projektů, čímž podpoříte různé pracovní procesy.
- Automatické propojení umožňuje logické připojení schématických symbolů bez nároku na čas.
- Vyhodnocení jako plány svorkovnic, schémata zapojení nebo kusovníky se generují automaticky.
- Funkce pro zpracování hromadných dat typu „najít a nahradit“ a „upravit v aplikaci Excel“ urychlují proces návrhu a zvyšují kvalitu.
Vaše výhody

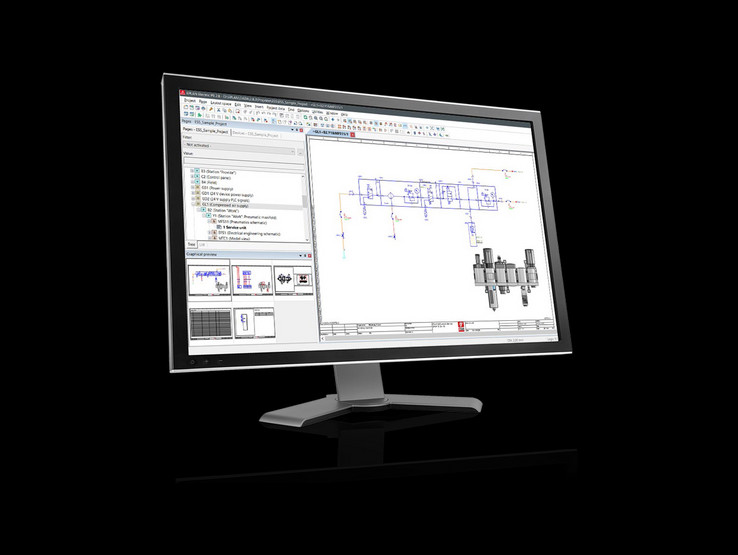

EPLAN Fluid
- Ušetřete čas zrychlením časově náročných kroků a minimalizací nutnosti konzultovat se specializovanými odděleními.
- Makro technologie vám umožňuje ukládat standardy a expertízy do systému, aby mohly být později znovu použity.
- Fluidní technologii lze plánovat v souladu s nejnovějšími normami ISO 1219 nebo IEC 81346 s mechatronickým přístupem.
Vaše výhody
EPLAN eMANAGE
- Centrální přístup k projektovým souborům EPLAN, kmenovým datům a dalším souborům v hodnotovém řetězci pro všechny partnery projektu
- Zajištění toho, aby všichni pracovali se stejnou verzí vašich projektových dat, ať už zaměstnanci společnosti nebo externí projektoví partneři
- Zachování plné kontroly nad svým duševním vlastnictvím
- Využití synergických efektů mezi různými řešeními EPLAN jednoduchým předáváním vašich projektových dat do jiných aplikací, např. do EPLAN eVIEW
Mechanický návrh
S ohledem na požadavky zákazníka, umístění, okolní podmínky a prostor (potřebný pro instalaci elektrických a fluidních součástí uvedených ve schématu) je vybrán a dimenzován vhodný typ rozvaděčové skříně a je doplněno potřebné příslušenství.
Vaše výhody

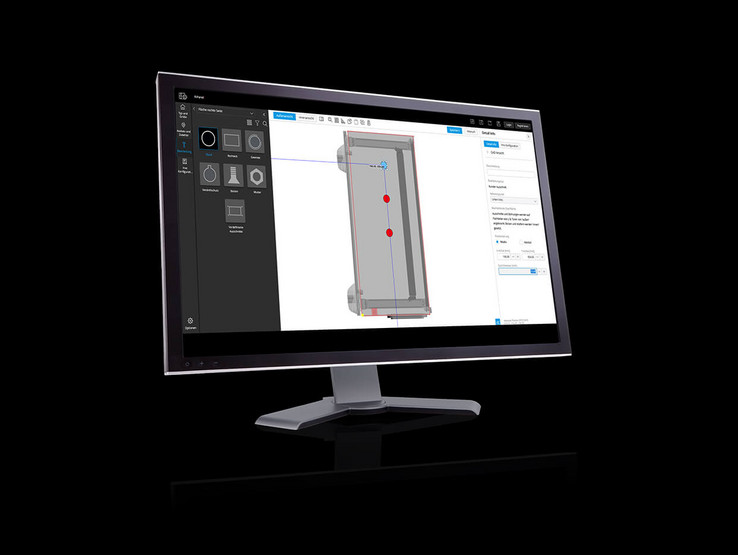

RiPanel
- Jednoduchý výběr skříně a příslušenství s kontrolou vazeb.
- Výřezy a vrtané otvory jsou navrhovány a zobrazeny v reálném čase ve 3D.
- Výrazná úspora času – výrobní dokumentace a data jsou automaticky generovány na konci konfigurace: CAD soubor celé konfigurace, a CNC soubor pro mechanické obrábění, data konfigurace pro přímý import do EPLAN Pro Panel.
- Po ukončení konfigurace můžete odeslat požadavek pro zaslání nabídky, případně přímo objednat online.
Vaše výhody
EPLAN Data Portal
- Vyhledávejte standardizovaná a mezinárodně použitelná data komponent rychle a snadno.
- Dosáhnete jasné časové úspory během plánování projektu ve srovnání s manuálními procesy.
- Výrazně zvýšíte kvalitu své dokumentace.
Vaše výhody
EPLAN Pro Panel
- Od generování schémat zapojení a rozvržení modelů až po integraci výroby – zpracujte všechny úkoly v jedné platformě.
- Poskytnutím informací o objednávce a komplexní výrobní dokumentací dosáhnete automatizované výroby rozváděčových skříní.
- Zkrátíte výrobní časy a náklady – při dosažení požadované úrovně kvality.
- Pracujte ziskově – od individuálního projektu v jednokusovém provedení až po velkoobjemovou výrobu.
Vaše výhody
EPLAN eMANAGE
- Centrální přístup k projektovým souborům EPLAN, kmenovým datům a dalším souborům v hodnotovém řetězci pro všechny partnery projektu
- Zajištění toho, aby všichni pracovali se stejnou verzí vašich projektových dat, ať už zaměstnanci společnosti nebo externí projektoví partneři
- Zachování plné kontroly nad svým duševním vlastnictvím
- Využití synergických efektů mezi různými řešeními EPLAN jednoduchým předáváním vašich projektových dat do jiných aplikací, např. do EPLAN eVIEW
Digitální dvojče
Digitální dvojče nabízí mnoho možností jak pro manuální výrobní postupy, tak pro automatizaci a digitalizaci při výrobě rozvaděčů, např. mechanické zpracování na CNC obráběcím centru, konfekciónování a příprava vodičů, efektivní zapojování a automatická výroba svorkovnic.
Vaše výhody
EPLAN Pro Panel
- Od generování schémat zapojení a rozvržení modelů až po integraci výroby – zpracujte všechny úkoly v jedné platformě.
- Poskytnutím informací o objednávce a komplexní výrobní dokumentací dosáhnete automatizované výroby rozvaděčových skříní.
- Zkrátíte výrobní časy a náklady – při dosažení požadované úrovně kvality.
- Pracujte ziskově – od individuálního projektu v jednokusovém provedení až po velkoobjemovou výrobu.
Vaše výhody
EPLAN Data Portal
- Vyhledávejte standardizovaná a mezinárodně použitelná data komponent rychle a snadno.
- Dosáhnete jasné časové úspory během plánování projektu ve srovnání s manuálními procesy.
- Výrazně zvýšíte kvalitu své dokumentace.
Vaše výhody
EPLAN eMANAGE
- Centrální přístup k projektovým souborům EPLAN, kmenovým datům a dalším souborům v hodnotovém řetězci pro všechny partnery projektu
- Zajištění toho, aby všichni pracovali se stejnou verzí vašich projektových dat, ať už zaměstnanci společnosti nebo externí projektoví partneři
- Zachování plné kontroly nad svým duševním vlastnictvím
- Využití synergických efektů mezi různými řešeními EPLAN jednoduchým předáváním vašich projektových dat do jiných aplikací, např. do EPLAN eVIEW
Tepelný návrh rozváděče
Požadavky zákazníků, podmínky v místě instalace, elektrotechnické komponenty a jejich výkonové ztráty, jakož i definované uspořádání digitálního dvojčete určují obecné podmínky pro konfiguraci a dimenzování optimálního řešení klimatizace a správné proudění vzduchu.
Vaše výhody

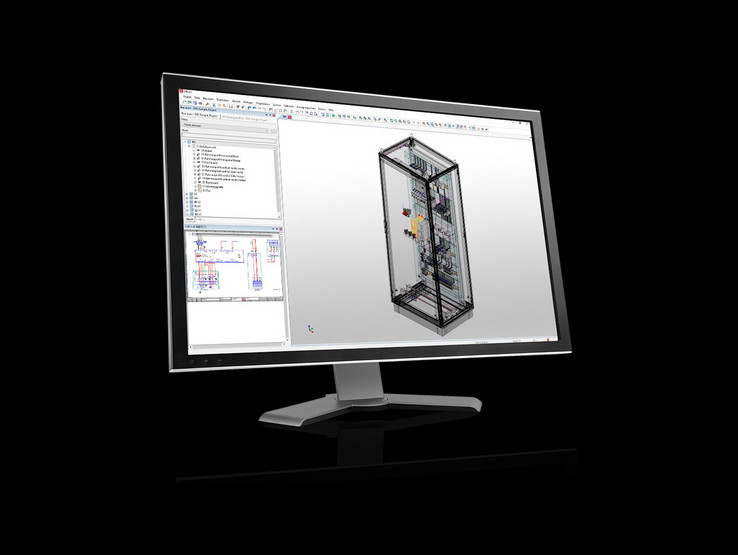

EPLAN Pro Panel
- Od generování schémat zapojení a rozvržení modelů až po integraci výroby – zpracujte všechny úkoly v jedné platformě.
- Poskytnutím informací o objednávce a komplexní výrobní dokumentací dosáhnete automatizované výroby rozvaděčových skříní.
- Zkrátíte výrobní časy a náklady – při dosažení požadované úrovně kvality.
- Pracujte ziskově – od individuálního projektu v jednokusovém provedení až po velkoobjemovou výrobu.
Vaše výhody

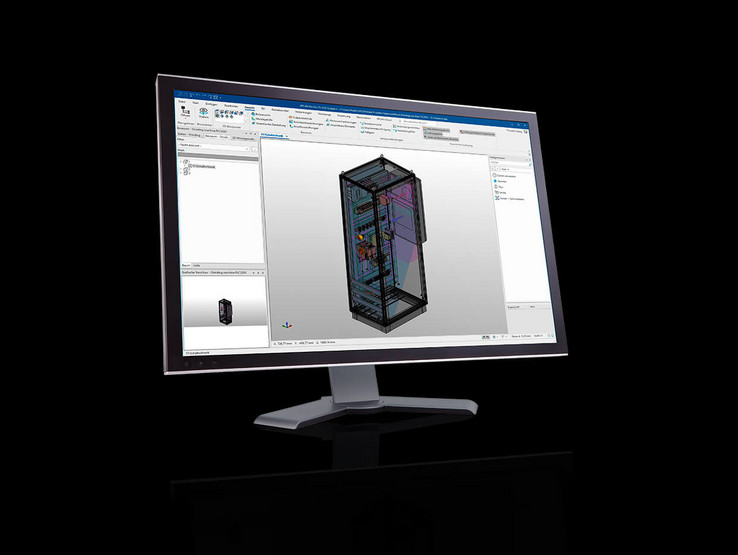

Integrace tepelného návrhu
- Vyvarujte se chyb při návrhu díky vizualizaci ložisek tepla a vyloučených zón diktovaných požadavky na proudění vzduchu.
- Minimalizujte prostoje a snižte počet servisních zásahů.
- Snižte náklady a zvyšte kvalitu procesů.
Vaše výhody

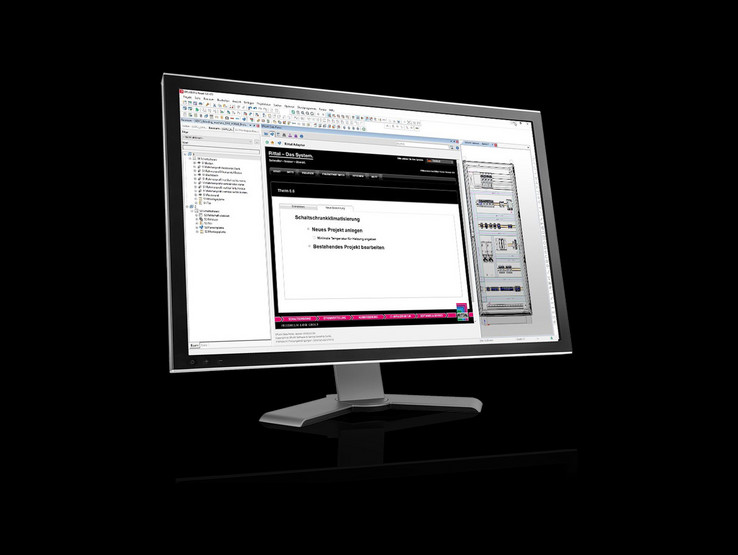

Aplikace RiTherm
- Aplikace RiTherm se postará o všechny aspekty komplexního výpočtu podle požadavků na kontrolu klimatu.
- Využijte obrovské úspory času a vyšší spolehlivost.
- Výpočet optimálního řešení kontroly klimatu.
Vaše výhody
EPLAN Data Portal
- Vyhledávejte standardizovaná a mezinárodně použitelná data komponent rychle a snadno.
- Dosáhnete jasné časové úspory během plánování projektu ve srovnání s manuálními procesy.
- Výrazně zvýšíte kvalitu své dokumentace.
Vaše výhody
EPLAN eMANAGE
- Centrální přístup k projektovým souborům EPLAN, kmenovým datům a dalším souborům v hodnotovém řetězci pro všechny partnery projektu
- Zajištění toho, aby všichni pracovali se stejnou verzí vašich projektových dat, ať už zaměstnanci společnosti nebo externí projektoví partneři
- Zachování plné kontroly nad svým duševním vlastnictvím
- Využití synergických efektů mezi různými řešeními EPLAN jednoduchým předáváním vašich projektových dat do jiných aplikací, např. do EPLAN eVIEW
