Kabeláž stroje:
Digitální dvojče kabelů snižuje náklady na materiál a zvyšuje produktivitu
Zapojujete své stroje metodou pokus-omyl? Nemusí to tak být! Digitální dvojče umožňuje určit přesné délky kabelů již v rané fázi výrobního procesu; pak je možné správně objednat a předpřipravit kabely. Za základě přesných pokynů pak mohou montážní technici instalovat kabely metodou plug-and-play. EPLAN nabízí podporu při zapojování strojů pomocí specializovaného 3D CAD systému pro elektrotechniku.
Kam směřuje vaše cesta výroce strojů?
Vydejme se na tuto cestu společně!
Metoda pokus-omyl při zapojování stroje: Můžeme zapojování usnadnit?
Jaké kabely potřebujeme? Jaký je nejlepší postup při návrhu zapojení? Jak dlouhé by měly kabely být? Navrhovat propojení mezi stroji a ovládacími skříněmi bývá často únavné. Není neobvyklé, že propojování bývá prováděno bez přesných specifikací. Výsledek tak může být pokaždé jiný. Navíc je obtížné vyhnout se velkému množství odpadu. Rovněž může dojít k nepříjemným překvapením, jako je např. nutnost vyvrtání děr do hotového produktu. Vzhledem k tomu, že se s těmito překvapeními při konstrukci nepočítalo, dochází ke zpomalení procesu montáže. Jednotného vzhledu hotové kabeláže nelze bez přesných 3D prototypů rovněž dosáhnout.

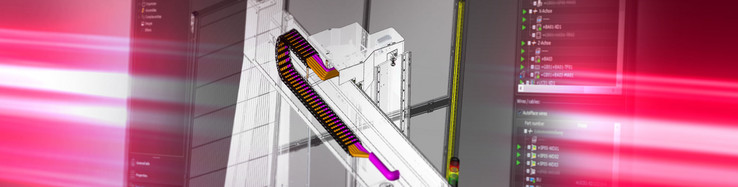

3D model stroje, ovládacího rozvaděče a kompletní zapojení
Vše je mnohem snazší se správným softwarem! Elektrotechnické 3D CAD systémy, jakým je např. EPLAN Harness proD, umožňují znázorňovat 3D komponenty strojů a jejich zapojení do přidružených ovládacích skříní. A to vše lze vykonávat bez jakýchkoli školení na složitý MCAD software. Po dokončení elektrických návrhů můžeme 3D reprezentaci zapojení přenést do 3D MCAD systému. To umožňuje např. kontrolovat kolize. Tým elektrotechnického návrhu pak může rychle vyřešit jakékoli problémy. Trojrozměrný model lze rovněž použít během probíhajících montážních procesů jako virtuální prototyp a návodku (viz film).
Digitální dvojče zapojení stroje: Výhody pro konstruování
- Navrhujte a vizualizujte kabelové trasy, vrtání otvorů a výřezů
- Během procesu navrhování spočítejte délky kabelů
- Prefabrikované kabely objednejte u výrobce mnohem dříve, než budou instalovány
- Definujte jasné technické podmínky montáže a jednoznačně je znázorněte
Digitální dvojče zapojení stroje: Výhody pro montáž
- Trojrozměrný model dostupný jako digitální prototyp standardizovaného zapojení
- Prefabrikované kabely lze snadno připojit
- Bezproblémová montáž a odsouhlasení zákazníkem
- Snížená spotřeba materiálu snižuje výrobní náklady
Zvýšená produktivita (díky prefabrikovaným kabelům)
Návrh komponentů a zapojení na 3D modelu a použití předpřipravených kabelů zaručuje, že instalace bude snadná i pro nezkušené montážní techniky. Digitální zobrazení zapojení umožňuje přesně určit materiálové požadavky již v rané fázi návrhového procesu. To umožňuje rychle objednat vše, co je potřeba. EPLAN má kromě jiného funkci exportu do HTML. Montážní technici si tak mohou pomocí webového prohlížeče zobrazit, jak inženýři instalaci propojení navrhli. Tím je zajištěna bezproblémová realizace instalace. Potenciální problémy jsou rozpoznány a eliminovány již v rané fázi procesu. To vede během celého procesu ke zvýšení efektivity a vyšší kvalitě. „EPLAN Harness proD zásadně mění proces návrhu kabeláže a zapojování strojů a umožňuje efektivní využití a instalaci prefabrikovaných kabelů,“ říká produktový manažer EPLAN Lukas Menzel.
